Pompy śrubowe odpadu
Odbiór odpadu.
Część Twojego procesu.

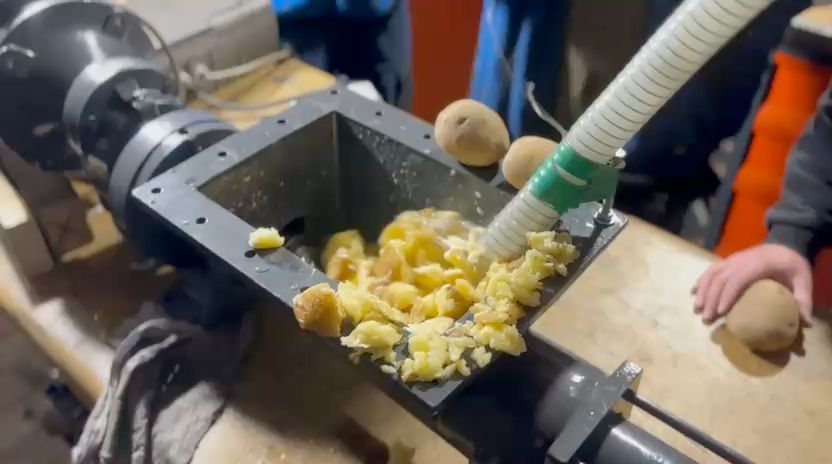

Pompy z lejem zasypowym i śrubą podawczą do doboru dla odpadu z obróbki warzyw i owoców. Dopasujmy urządzenie do materiału, wydajności i przebiegu instalacji.
Najpierw odpad.
Potem parametry pompy.
Wilgotność, wielkość cząstek i sposób podawania wpływają na pracę urządzenia. Dobór obejmuje również długość rurociągu, różnicę wysokości oraz wymagane ciśnienie.
Warianty do wstępnego doboru.
Porównaj kosz zasypowy, przyłącze i punkt pracy. Ostateczne wykonanie oraz napęd określimy po sprawdzeniu warunków procesu.
5 wariantów
Pompa śrubowa odpadu
AE-PO-0001
Kosz wg rysunku: 250 × 200 × 120 mm DN 40
Parametry i zakres doboru
- Wstępny punkt doboru
- 0,2 m³/h; obroty do potwierdzenia
- Obroty w dwóch źródłach [obr./min]
- 125 / 128
- Kosz wg rysunku [mm]
- 250 × 200 × 120
- Wnętrze kosza wg zestawienia [mm]
- 190 × 140
- Przyłącze tłoczne
- DN 40
- Korpus
- Żeliwo
- Przykładowy napęd
- 0,55 kW
- Drugi punkt z zestawienia
- 0,35 m³/h przy 220 obr./min; przykładowy napęd 0,75 kW
- Stator
- NBR
- Rotor
- Stal C45 chromowana
- Uszczelnienie
- Dławnicowe (pakułowe)
- Gabaryty zestawu z napędem
- Do potwierdzenia dla zestawu z napędem
Korespondencja doborowa: 125 obr./min; zestawienie konfiguracji: 128 obr./min. Wartość do potwierdzenia. Napęd i rzeczywistą wydajność potwierdzamy dla odpadu oraz instalacji. Podany kosz nie jest gabarytem kompletnego urządzenia.
Pompa śrubowa odpadu
AE-PO-0002
Kosz wg rysunku: 250 × 200 × 120 mm DN 40
Parametry i zakres doboru
- Wstępny punkt doboru
- 0,6 m³/h; obroty do potwierdzenia
- Obroty w dwóch źródłach [obr./min]
- 120 / 133
- Kosz wg rysunku [mm]
- 250 × 200 × 120
- Wnętrze kosza wg zestawienia [mm]
- 190 × 140
- Przyłącze tłoczne
- DN 40
- Korpus
- Żeliwo
- Przykładowy napęd
- 1,1 kW
- Drugi punkt z zestawienia
- 1,0 m³/h przy 183 obr./min; przykładowy napęd 1,1 kW
- Stator
- NBR
- Rotor
- Stal C45 chromowana
- Uszczelnienie
- Dławnicowe (pakułowe)
- Gabaryty zestawu z napędem
- Do potwierdzenia dla zestawu z napędem
Korespondencja doborowa: 120 obr./min; zestawienie konfiguracji: 133 obr./min. Wartość do potwierdzenia. Napęd i rzeczywistą wydajność potwierdzamy dla odpadu oraz instalacji. Podany kosz nie jest gabarytem kompletnego urządzenia.
Pompa śrubowa odpadu
AE-PO-0003
Kosz wg rysunku: 380 × 270 × 154 mm DN 65
Parametry i zakres doboru
- Wstępny punkt doboru
- 0,6 m³/h; obroty do potwierdzenia
- Obroty w dwóch źródłach [obr./min]
- 120 / 133
- Kosz wg rysunku [mm]
- 380 × 270 × 154
- Wnętrze kosza wg zestawienia [mm]
- 300 × 200
- Przyłącze tłoczne
- DN 65
- Korpus
- Żeliwo
- Przykładowy napęd
- 1,1 kW
- Drugi punkt z zestawienia
- 1,2 m³/h przy 265 obr./min; przykładowy napęd 1,5 kW
- Stator
- NBR
- Rotor
- Stal C45 chromowana
- Uszczelnienie
- Dławnicowe (pakułowe)
- Gabaryty zestawu z napędem
- Do potwierdzenia dla zestawu z napędem
Korespondencja doborowa: 120 obr./min; zestawienie konfiguracji: 133 obr./min. Wartość do potwierdzenia. Napęd i rzeczywistą wydajność potwierdzamy dla odpadu oraz instalacji. Podany kosz nie jest gabarytem kompletnego urządzenia.
Pompa śrubowa odpadu
AE-PO-0004
Kosz wg rysunku: 380 × 270 × 154 mm DN 65
Parametry i zakres doboru
- Wstępny punkt doboru
- 1,5 m³/h; obroty do potwierdzenia
- Obroty w dwóch źródłach [obr./min]
- 120 / 133
- Kosz wg rysunku [mm]
- 380 × 270 × 154
- Wnętrze kosza wg zestawienia [mm]
- 300 × 200
- Przyłącze tłoczne
- DN 65
- Korpus
- Żeliwo
- Przykładowy napęd
- 1,5 kW
- Drugi punkt z zestawienia
- 3,0 m³/h przy 265 obr./min; przykładowy napęd 1,5 kW
- Stator
- NBR
- Rotor
- Stal C45 chromowana
- Uszczelnienie
- Dławnicowe (pakułowe)
- Gabaryty zestawu z napędem
- Do potwierdzenia dla zestawu z napędem
Korespondencja doborowa: 120 obr./min; zestawienie konfiguracji: 133 obr./min. Wartość do potwierdzenia. Napęd i rzeczywistą wydajność potwierdzamy dla odpadu oraz instalacji. Podany kosz nie jest gabarytem kompletnego urządzenia.
Pompa śrubowa odpadu
AE-PO-0005
Kosz wg rysunku: 380 × 270 × 154 mm DN 65
Parametry i zakres doboru
- Wstępny punkt doboru
- 1,5 m³/h; obroty do potwierdzenia
- Obroty w dwóch źródłach [obr./min]
- 120 / 133
- Kosz wg rysunku [mm]
- 380 × 270 × 154
- Wnętrze kosza wg zestawienia [mm]
- 300 × 200
- Przyłącze tłoczne
- DN 65
- Korpus
- Żeliwo
- Przykładowy napęd
- 1,5 kW
- Drugi punkt z zestawienia
- 3,0 m³/h przy 265 obr./min; przykładowy napęd 2,2 kW
- Stator
- NBR
- Rotor
- Stal C45 chromowana
- Uszczelnienie
- Dławnicowe (pakułowe)
- Gabaryty zestawu z napędem
- Do potwierdzenia dla zestawu z napędem
Korespondencja doborowa: 120 obr./min; zestawienie konfiguracji: 133 obr./min. Wartość do potwierdzenia. Napęd i rzeczywistą wydajność potwierdzamy dla odpadu oraz instalacji. Podany kosz nie jest gabarytem kompletnego urządzenia.
Podane przepływy pochodzą ze wstępnych propozycji doboru. Rzeczywista wydajność dla odpadu wymaga potwierdzenia. Krzywe wodne nie stanowią gwarancji identycznych osiągów dla materiału stałego lub włóknistego.
Porównaj przed
wyborem wykonania.
Dane pomagają zawęzić wybór. Wartości dla kompletu z napędem oraz warunki pracy potwierdzamy w ofercie.
| Indeks AE | Przepływ wstępny [m³/h] | Obroty w źródłach [obr./min] | Kosz wg rysunku [mm] | Przyłącze | Przykładowy napęd [kW] |
|---|---|---|---|---|---|
| AE-PO-0001 | 0,2 | 125 / 128 | 250 × 200 × 120 | DN 40 | 0,55 |
| AE-PO-0002 | 0,6 | 120 / 133 | 250 × 200 × 120 | DN 40 | 1,1 |
| AE-PO-0003 | 0,6 | 120 / 133 | 380 × 270 × 154 | DN 65 | 1,1 |
| AE-PO-0004 | 1,5 | 120 / 133 | 380 × 270 × 154 | DN 65 | 1,5 |
| AE-PO-0005 | 1,5 | 120 / 133 | 380 × 270 × 154 | DN 65 | 1,5 |
Dwie wartości obrotów oznaczają rozbieżność dokumentów, nie zakres regulacji. Wymiary kosza na rysunku nie opisują jego wnętrza ani gabarytów całego zespołu. Przykładowa moc napędu nie jest mocą obowiązującą dla każdego punktu pracy.
Dobór do instalacji
Powiedz nam,
co chcesz przetłaczać.
W formularzu kontaktowym opisz odpad i przebieg instalacji. Na tej podstawie potwierdzimy wariant pompy, napęd oraz zakres wyposażenia.
Pomagamy dobrać właściwy wariant.
Informacje do doboru
- OdpadRodzaj surowca, wilgotność, cząstki i włóknistość.
- Ilość i tryb pracyWydajność godzinowa, partia i praca ciągła lub przerywana.
- RurociągDługość, średnica, wysokość tłoczenia i armatura.
- Warunki stanowiskaTemperatura, zasilanie, miejsce i sposób podawania odpadu.
Obsługa po zakupie
Pompa, części
i wsparcie AE.
Dobór, uzgodnione uruchomienie, serwis gwarancyjny i utrzymanie urządzenia. Zakres obsługi określamy dla dostarczonej konfiguracji.
